Доброго всем времени суток!

Приобрел на днях гараж 91 ого выпуска с пристроенными сзади соседом, который заглушил все выходы гаражной вентиляции.

Погреб 2- ух этажный, схематично:

На прошлой неделе сделал приточку слева от ворот над приточной трубой:

Так же над воротами есть дырявый кирпич. Ворота в дальнейшем думаю утеплять, но щели присутствуют и скорей всего заделывать не буду.

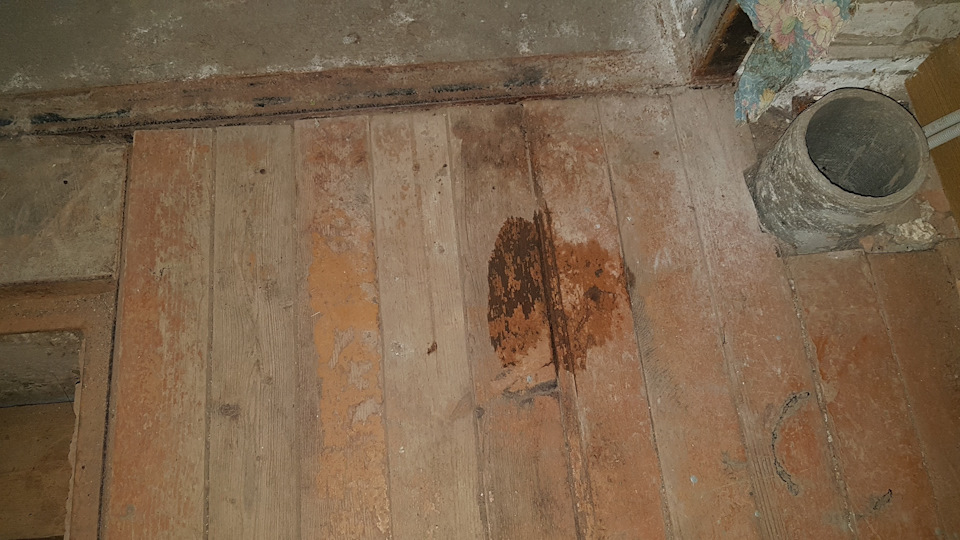

Связь между гаражом и -1 этажом выполнена в виде трубы 120 (черная стрелка) перед воротами по середине, так понимаю должна быть приточка, а сзади не понятно что.

Теперь стоит вопрос над вытяжной вентиляцией.

Понимаю, что по хорошему нужно пробивать отверстие в крыше и выводить просто 2 трубу вытяжную для самого гаража. Т.к кирпич с отверстиями на верху заблокирован:

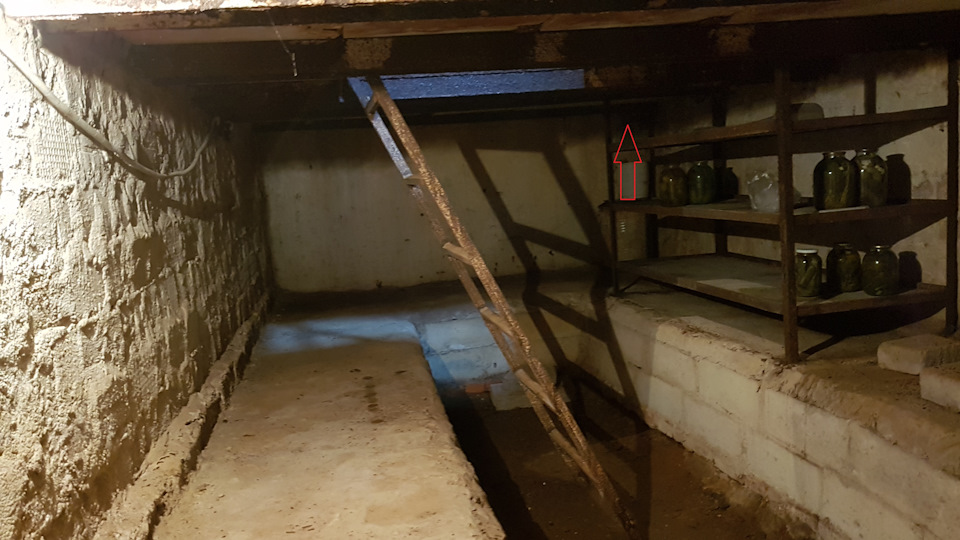

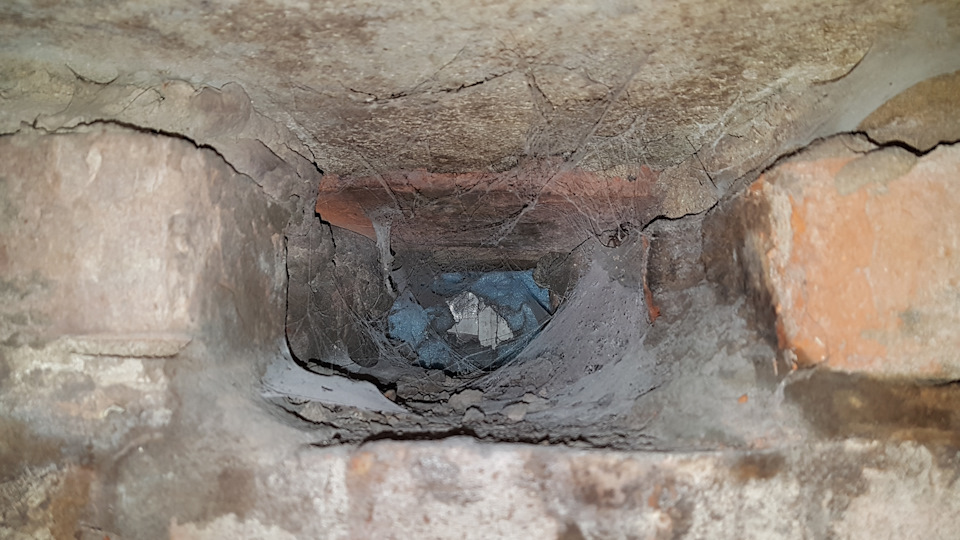

И причем с — 1 этажа похоже тоже, т.к сзади там в кирпичах куда то уходит шахта и паутина как на ветру колышется, может и тянет туда, нужно подробнее изучить.

Но т.к крышу не кто не крыл с 90 ых, и когда полил дождик на прошлой неделе и у ворот начало капать, то незамедлительно перекрыл крышу техноэластом.

Знакомый дядька, который неплохо все делает сам, порекомендовал не дырявить почем зря крышу и попробовать со входом в единственную асбестоцементную трубу из подвала диаметром 180 воткнуть под крышу 110 пластиковую трубу и опустить ее к потолку-полки из фанеры и для пущей надежности кинуть проводку под вентилятор и его установить.

В нынешнем гараже где стоит машина сейчас, стоят 2 — 100 вентилятора просто в стене сверху, но тут сосед нехороший человек пристроился без спроса.

Вопросы:
1) экспериментировать?
2) встречал разные формулы расчета труб, подвал как и гараж 6х3 и 180 трубы на выход уже кажется и так маловато? (у дядьки 2 трубы из меньшего объёма погреба вход 100 и выход 110)

Комментарии 9

на схеме абсолютно правильная конфигурация вентиляции. с диаметром труб сильно заморачиваешься, имхо больше важна высота трубы над крышей гаража — чем выше тем сильнее тяга.

для регулировки силы вентиляции из подвала/гаража на вытяжной трубе из гаража можно перекрывать вентиляционное отверстия частично заслонкой и наблиюдать улучшение ухудшение вентиляции погреба.

Имею в пользовании два гараж в одном погреб очень влажный даже летом при этом отличная вентиляция, другой погреб через чур сухой а вентиляция гораздо хуже сделана (вытяжка не на крышу, а в сам гараж) — был крайне удивлен тем что вентияляция плохая, а по факту погреб сухой — даже металл не ржавеет. Кстати это плохо для овощей — будут вянуть.

На влажность погреба большое влияние оказывают грунтовые воды или что-то там. В двух соседних гаражх абсолютно одинаковых погреб может быть в одном воды по колено, а другой абсолютно сухой.

ну у меня теперь 2 гаража с дядькой рядом, вот и заморачиваюсь смотря на его систему и то что у себя имею.
Просто сзади гаража мудак себе сервис по покраске сделал и пристроил стены заглушив отверстия в стенах моего нового гаража не выводя вентиляцию на верх с 2 дырок.
С 11 года этим гаражом как погребом только тетки пользовались… На погреб как раз не жаловались. Мне больше важно, что бы машина правильно проветривалась и просыхала после осадков. Нет ничего хуже глухого кирпичного гаража для авто, заходил так к деду одному, который годами на машине не ездит. Под капотом одна ржа, смотреть дальше на машину уже смысла не было.

по расчетам приточка в мой двойной гараж 50 кв.м должна быть в диаметре 800 мм.
Ну их в зад с их расчетами.
Я сам просверлил 120 коронкой приточку слева и справа от воротины и от земли 25 см.
Как у тебя я поставил на приточку решетку с металл. сеткой, чтобы всякое мелкое гавно не залезало.
Но вот проходимость воздуха очень уменьшилась.
В итоге все ребра с решетки вырезал и оставил новую нержовую сетку.
Тянуть почти стало как в отверстие без ничего (ну как только просверлил).
Отверстия над гаражом замазал цементом!
Они зло над воротами.

У мня гараж на земле и задними стенами в горе. Подача воздуха в погреб у пола в самом гараже.
Выход по диагонали в полу залита рыжая труба каналия, и над крышей гаража на 2 метра выше.
Тянет не очень хорошо.
В прошлом году ставил канальник на ф160 в трубы выхода из погреба в гараже.
Так по осени/зиме из погреба влажный и теплый а в трубе замерзает и падает в канальник и в нем как следствие вода.
В это лето поставил наоборот, на подачу. Пришлось дверь в погреб резинкой по контуру делать. Потому что нагнетает не хило давление в погреб. Зато просушился шикарно!
На канальнике у меня стоит SonOff т.е. с Яблока и сам по себе он включается запланированно или по датчику t° или влажности.

Можно вопрос почему 25 см от земли? Из за грызунов или для тяги? Где не читал говорят 10 см достаточно

Делал 30 см от пола, т.к снег и сверлить практически не возможно. Ниже только ворота дырявить, что тоже не есть хорошо.

Можно вопрос почему 25 см от земли? Из за грызунов или для тяги? Где не читал говорят 10 см достаточно

10 см — это мазафака 🙂
Почему 25 см? вот почему:
ну во первых от брызг с крыши
от снега тока выпавшего.

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества. Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения. Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича. Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе. Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

• Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
• Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
• Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

• Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
• Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
• Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Имея погреб в гараже, можно хранить в нем продовольственные запасы. Но делать это можно только в том случае, когда там имеется вытяжка. Ее наличие в подвале гаража позволяет защитить заготовленные продукты от сырости, тем самым продлевая срок их сбережения. Из-за разницы температур и повышенной влажности страдает и сама постройка.

Вытяжка в погребе гаража — эффективное решение для удаления влаги

Важность воздухообмена в погребе гаража

Вытяжка в погребе гаража играет важную роль в самом строении. Ее наличие позволяет решить большое количество проблем, связанных с хранением продуктов питания и целостностью постройки. Без этого важного элемента, в подвале повышается влажность.

Скапливаясь, она образовывает конденсат. Наличие капелек воды на стенках и мебели вредит их целостности. Деревянные элементы начинают гнить, а все поверхности плесневеть. Хранение продуктов питания в таких условиях, категорически запрещено. Влага, попавшая на овощи или фрукты, способна быстро вывести из пригодности к употреблению все ваши запасы.

Все эти проблемы являются причиной разницы температур в погребе и снаружи него. Летом там прохладнее, а зимой теплее. В холодные времена года, тепло в подвальном помещении сохраняется дольше, хотя в самом гараже температура значительно ниже. Потоки теплого влажного воздуха поднимаются, и конденсат начинает образовываться на всей площади строения. Если в гараже стоит автомобиль, то его необходимо срочно вывести оттуда.

Влажное непроветриваемое помещение становится эпицентром развития вредных химических процессов. Кузов автомобиля подвергается коррозии, а если конструкция гаража выполнена из металла, то страдает и сама постройка. Ко всем негативным действиям влаги добавляются испарения горюче-смазочных материалов, если таковые имеются в строении. Они ядовиты и хранение продуктов питания в таких условиях невозможно.

Во избежание всех этих проблем, необходимо правильно выполнить систему вентиляции. Она должна обеспечивать вывод вредного влажного воздуха за пределы гаража, а на его место впускать потоки свежего, нового. Вентиляция в гараже может быть как естественной, так и принудительной.

Виды вентиляции гаража

Правильно выполненная система вентиляции в гараже основана на приточно-вытяжном методе. Одна труба предназначена для подачи свежего воздуха в подвал, а вторая – для утилизации старого. Правильное расположение этих важных элементов, позволяет получить процессы движения воздушных потоков в помещении. Благодаря этому, хранение запасов продуктов питания становится возможным, и понижается риск разрушения строения. Применяя приточно-вытяжную вентиляцию для погреба в гараже, ее выполняют, основываясь на одном из двух методов.

Естественном

Принцип действия основан на циркуляции воздуха без применения специальных механических устройств. Теплый воздух, поднимаясь к потолку гаража, удаляется через вытяжную трубу. А на его место, через приточный элемент устройства, с улицы подается свежий.

Принудительном

Выполнение своих функций заключается в применении специальных устройств – вентиляторов. Они монтируются непосредственно в вентиляционные трубы. Такой метод более дорогостоящий, но и эффективный.

Выбрав один из этих типов приточно-вытяжной вентиляции, вы можете оборудовать свой гараж необходимым и важным устройством.

Правильная установка вытяжки позволит вам получить максимальный эффект от ее присутствия в этом строении. Благодаря вентиляции становится возможным хранение в подвале продуктов, практически без риска их порчи.

Монтаж естественной вентиляции в гараже и его подвале

Если у вас возник вопрос, как правильно сделать вытяжку в подвале своими руками, то ответ на него находится здесь. Естественная вентиляция, является эффективным методом борьбы с влагой в погребе. Ее простое и не дорогостоящее устройство не требует особых усилий при монтаже. Такая система вентиляции основана на работе двух труб. Одна выполняет функцию подачи свежего потока воздуха, другая – удаляет старый и влажный за пределы строения.

Схема естественной вентиляции в гараже с подвалом

Единственное знание, которое необходимо при установке естественной системы вентиляции – это закон циркуляции воздуха. Это правило относится к простейшим законам физики. Решив установить такой тип вентиляции, необходимо знать о некоторых нюансах, которые могут вам понадобиться как при установке, так и в ее эксплуатации:

1. Вытяжной трубы, расположение внутри гаража, должно быть на расстоянии 160–200 см от пола. А ее выход — не менее 30 см над поверхностью крыши постройки.
2. Приточная труба устанавливается на противоположной стороне от вытяжной, учитывая расстояние от пола 40–50 см. Такое расположение труб даст максимальный эффект в пользовании приточно-вытяжной вентиляции.
3. Для предотвращения попадания мусора и птиц в трубы, на их наружную часть устанавливают специальные сетки. От дождя помогут специальные колпаки.
4. Альтернативой приточной трубе служит отверстие в стене гаража, закрытое специальной решеткой.
5. Установка задвижек позволит регулировать подачу свежего воздуха в помещение гаража. Особенно это будет полезным в зимний период, когда потоки холодного воздуха являются причиной порчи продуктов питания.

Материал для приточного и вытяжного элемента не столь важен. Для монтирования вентиляции подойдут трубы из асбестоцемента или пластика. Металлические трубы применяют редко, из-за их плохой стойкости к коррозии. К достоинствам такого вида вытяжки относят: бесшумность работы, низкую стоимость и легкость в установке. Недостатки также присутствуют. К таковым относят, нестабильную работу устройства и плохую систему фильтрации.

Установка принудительной системы вентиляции в подвале гаража

Среди всех известных устройств, способствующих принудительному движению воздуха в трубах, самыми популярными являются вентиляторы. Их применение позволяет обеспечить необходимый температурный режим и влажность в гараже и его подвале. Такой принцип устройства вентиляции более дорогостоящий и занимает большее количество времени для установки. Монтаж принудительной вытяжки основан на том же расположении труб, что и в случае естественного метода.

Единственная разница между ними – установка электрического вентилятора в вытяжной трубе. За счет его работы, вы можете регулировать подачу свежего воздуха в те моменты, когда это наиболее необходимо. К таковым относят жаркие безветренные дни. Летом циркуляция воздуха наиболее важна. Во избежание возникновения конденсата, необходимо качественное проветривание сухим воздухом подвала гаража. Для усиления эффекта можно использовать вентилятор и для приточной трубы.

Необходимо позаботиться о безопасности работы устройств. Несмотря на наличие специальных колпаков на выходе труб, при сильных и косых ливнях все равно происходит заливание дождевой воды в их полость. Попавшая влага может навредить электрическому устройству. Поэтому, под потолком в трубе монтируют специальное колено с патрубком для сброса жидкости. Вода, попавшая в трубу, будет утилизироваться без вреда вентилятору. Сделанный изгиб может немного снизить вытяжную способность устройства, но за то электрические элементы будут в безопасности.

Кроме такого устройства, существуют и другие менее часто применяющиеся. Свою принудительную функцию движения воздуха оказывают:

1. Диффузор-флюгер поворотного типа. Устройство, работающее от напора ветра.
2. Дефлектор. Устройство для разряжения воздуха.
3. Лампочка. Расположение в вытяжной трубе нагревательного элемента качественно влияет на скорость выталкивания воздуха из ее пространства.

По своей эффективности, все эти виды уступают вентилятору.

Единственный его недостаток – стоимость. Установка даже самого маломощного вентилятора в вытяжную трубу своими руками не займет много времени. После чего вытяжка для подвала гаража увеличит свою эффективность в разы.

Образец работы вытяжки в подвале

Критерии выбора устройства вентиляции для гаража и его подвала

Как сделать вытяжку, которая подойдет именно под ваш гараж? Ответ заключается в площади и объеме помещения, в котором планируется монтаж. Для гаража, в котором хранится один легковой автомобиль, достаточно естественной вентиляции. Но для качественной работы вытяжки, проводят регулярный осмотр и чистку труб. Средний показатель объема гаража, для которого подойдет такой тип вытяжки — 20-40 куб метров.

Приточная и вытяжная труба, при своем правильно расположении легко справится с заменой воздуха в таком помещении. Если же оно больше или подвал расположен по всей площади строения, то применяют принудительные методы. Монтаж вентиляторов улучшит эффективность работы системы вентиляции. Воздух будет замещаться в более больших объемах и соответственно, хранение пищевых продуктов в погребе будет менее рискованным.

Иногда естественная система вентиляции не справляется со своей работой и для маленьких площадей ее применения. Это может быть связано с загрязнением труб или недостаточной тягой, возникшей из-за определенных погодных условий. При первой проблеме – решение простое. Проводят чистку. А для второй — покупают специальные устройства. Такая приточно-вытяжная система легко дополняется вентиляторами или другими устройствами. Своими руками установка займет не более 30 минут при наличии всех необходимых средств, и ваша вытяжка заживет новой жизнью.
